免费成人在线影院_蜜臀av一区二区在线观看 _懂色av一区二区三区蜜臀_99久久精品一区二区_国产精品主播直播_三级精品在线观看_国产91高潮流白浆在线麻豆_日韩福利电影在线观看_91理论电影在线观看_成人高清伦理免费影院在线观看

暖氣片內防腐概述

隨著我國輕型暖氣片的廣泛應用和發展以及國家節能環保政策的出臺，對暖氣片內防腐涂料的要求越來越高。因此，科學地選擇**的內防腐涂料，是關系暖氣片產品使用壽命的關鍵。
　　我國是**上采暖暖氣片**大的生產和消費國，自上個世紀八十年代起，國內的一些有識之士就已經明銳的認識到，隨著人民生活水平的提高，國家產業政策的推動，消費者對居住條件、居住環境提出了更高的要求，必須盡快改變以前市場上以鑄鐵暖氣片為主的狀況，大力支持鋼制及鋁制暖氣片的發展，逐步加大此類輕質暖氣片的市場份額，目前已達到發達國家的水平，尤其是近年來國家有關部門對制造業的節能、環保要求越來越嚴格，更為輕質暖氣片的發展提供了良好的機遇。
　　目前我國的輕質暖氣片無論是產品型式，還是外觀質量與國外產品相比已無明顯差異，但由于我國供暖系統的特殊供暖方式及供暖水的處理難以到位，導致在供暖過程中由于腐蝕問題經常出現暖氣片的泄露，制約了輕質暖氣片的發展步伐，很難想象，一個經常出現泄露的暖氣片產品怎么能讓消費者用的放心，而一組花費數百元乃至上千元購買的暖氣片在很短的時間內即因為泄露而報廢，此等的經濟賬又怎能讓消費者接受？因此，如何提高輕質暖氣片產品的安全性及性價比是其發展速度的關鍵。
　　主動防腐應該是解決鋼制暖氣片腐蝕的治本之法，但難以解決鋁制散熱的腐蝕問題，并且我們還需要清醒地認識到，主動防腐需要一個過程，需要時間，即需要個方面大力配合。在技術上、在管理上也同樣有一些問題需要解決，而在這個過渡期內，輕質暖氣片要發展，是不可能停止生產的，必定不斷地有產品進入市場，暖氣片的內防腐，亦即“被動防腐”乃將是我們不得不面對的現實，無論是采用何種手段，是采用涂料防腐，還是化學渡，以及銅鋁復合等，防腐是回避不了的，這是我們不愿為之但又不得不為之的事情，因此，在目前的現實情況下，我們只能老老實實地花精力把暖氣片的防腐工作做好。
　　在暖氣片的被動防腐中，涂料防腐是目前運用**廣泛、**經濟、也是**實用的一種手段。涂料防腐的機理是在暖氣片的內表面形成一道致密的涂層，該圖層將產品與腐蝕性介質隔離而達到防腐防護目的，由于涂料質量是靠涂層來體現的，好涂料是獲得**涂層的前提條件，無論涂料的性能如何優異，但若不能科學合理的涂裝施工，則不能獲得高質量的涂層，暖氣片的防腐效果也就難以保證，所以，在采暖涂料對暖氣片進行防腐時，必須對一下各點嚴格把關，才能獲得滿意的、防腐性能優異的涂料。

一、科學地選擇防腐涂料。目前暖氣片行業內采用的防腐涂料不下十余種，其質量差異甚大，不可避免地存在“魚目混珠”的現象，因此，在選擇涂料時一定要選擇那些在實踐中應用歷史久、信譽好、尤其是被一些大型暖氣片生產企業采用的涂料產品。
　　二、嚴格把好前處理質量關。涂裝行業有一種說法叫“三分涂料，七分涂裝”，而在涂裝中，前處理質量好壞又占據十分重要的地位，有資料介紹，前處理質量對涂層質量的影響高達50%以上，前處理質量不好，就像高樓大廈建在沙漠上一樣，是難以獲得高質量涂層的。而要想做好前處理，除前處理材料的質量外，是否嚴格地按前處理材料供應商所提供的工藝要求控制好時間，溫度及槽液有效成份則十分關鍵，另外，由于暖氣片產品結構的特殊性，各前處理工藝中的水洗是否保證清洗干凈亦應引起足夠的重視。
　　三、注意處理好暖氣片在生產過程中如切割、鉆孔是形成的飛邊、毛刺以及焊接時產生的焊渣，否則，在涂裝過程中，這些部位難以形成完整的涂層，將對暖氣片防腐造成致命的隱患。

暖氣片大概有這幾種：鑄鐵暖氣片、鋼制暖氣片、銅鋁復合暖氣片、鋁制暖氣片等等。那么又有哪些材質的暖氣片需要做內防腐呢？

    首先，鑄鐵、銅鋁復合防腐性能比較好，無需做內防腐；而像鋼制材料、鋁制材料均需要內防腐。這里主要針對鋼制暖氣片內防腐做簡要說明。

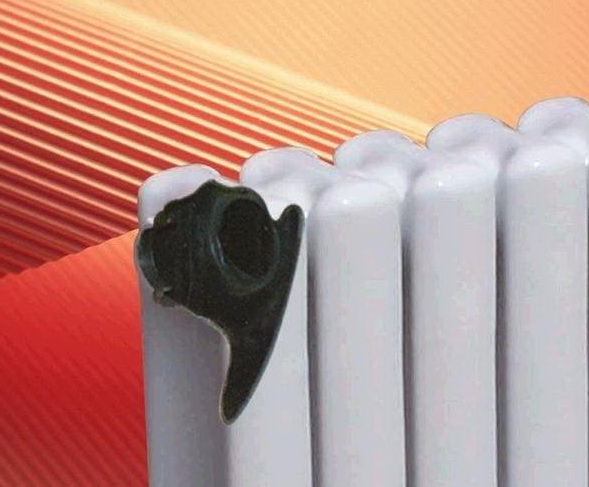

    首先，防腐工藝：目前我國市場上比較常見的是“內涂防腐”。

其次，防腐涂料：目前國內用于暖氣片內防腐的常用內涂涂料分三類：

   **類：有機涂料。如由北京有色金屬研究總院提供的YDR型和武漢材料研究所TY3318型，目前市場上大部分國內品牌的暖氣片選用這兩種有機涂料。 這種涂層主要是通過隔離、不讓水與基體直接接觸來實現防腐。然而涂層與機體類似于膠水粘合在一起（物理結合），且薄的涂層內微孔多，水可以通過微孔滲透到結合面上，當溫度升高時，水開始膨脹，表面開始起泡，然后脫落。隨著使用年限的增加和暖氣片表面冷熱溫度的交替變化，有機體也會出現老化、涂層出現剝落，導致基體與水直接接觸，涂層也就失去了防腐保護功能，暖氣片的壽命也將因此而大幅縮短。 這種涂料要求暖氣片表面的在徹底除油后再磷化，否則就會出現“不粘鍋”現象（貼不?。?，為減少涂層內的微孔，要求進行兩次涂敷，將涂層的厚度提高到50微米以上。但目前大部分廠家為了節約成本，省掉了某些處理環節，表面處理達不到要求，涂層厚度也不超過30微米。因此目前市場上很多做了內涂的暖氣片，在熱水中泡上5天左右便出現大面積起泡，涂層開始剝落，可想而知其防腐性能會如何！

   第二類：無機涂料。以鋅基鉻鹽類為代表，專為不規范的熱水采暖系統開發的一種超強防腐型暖氣片）選用這一種涂料。涂層與基體在高溫下化學結合，附著力強、不易剝落。其工藝要求很嚴，通過嚴格控制各個過程參數才能保證其涂層的質量，保證暖氣片表面的前處理效果，表面須經過除油、沖洗、涂敷、固化和冷卻等多道嚴格的工序處理，確保鋅鉻涂層技術的**性。

第三類：雙涂層。以“低碳鋼”暖氣片內防腐為代表，采用深海二代綠色納米雙層防腐，化學防腐層，由片狀鋅顆粒和鉻氧化物組成，起到犧牲陽極保護鋼制基材的作用，鉻氧化物抑制表面金屬的氧化反應速度。物理防腐層，樹脂類有機涂層，超強流動性完全覆蓋到散熱器所有內壁起到了天衣無縫的隔離防腐作用。全自動真空機械灌裝，220度兩次高溫烘烤，涂層表面致密光滑，附著力高，防腐安全性強，使產品適用于各種采暖水質和系統。成品鋼制暖氣片鹽霧社驗2000小時無銹斑。

輕質暖氣片的內防腐是近幾年暖氣片其行業乃至全社會都普遍關注的事情，可以說是：“仁者見仁，智者見智”。行業內部的爭議相當大，盡管該防腐技術在暖氣片行業已經歷經十幾年的風風雨雨，對提高輕質暖氣片產品的使用壽命其作用有目共睹，且無論是防腐材料，亦或是防腐技術、管理水平都已與其初期有較大的提高，但由于該技術在暖氣片行業畢竟還是一種新技術，還不是十分成熟，還有許多問題要在實踐中去不斷地探索，不斷地完善，因此，在暖氣片產品的防腐中出現了一些問題也是可以理解的，不能一葉遮目，一棒子將其打死，實際上，無論是“主動防腐”還是被動防腐其目的都是為了解決暖氣片的防腐問題，而我們行業內所要做的事情，就是尋求適合我國國情的、可行的解決辦法。
